Heat Shrink Tube
열수축튜브

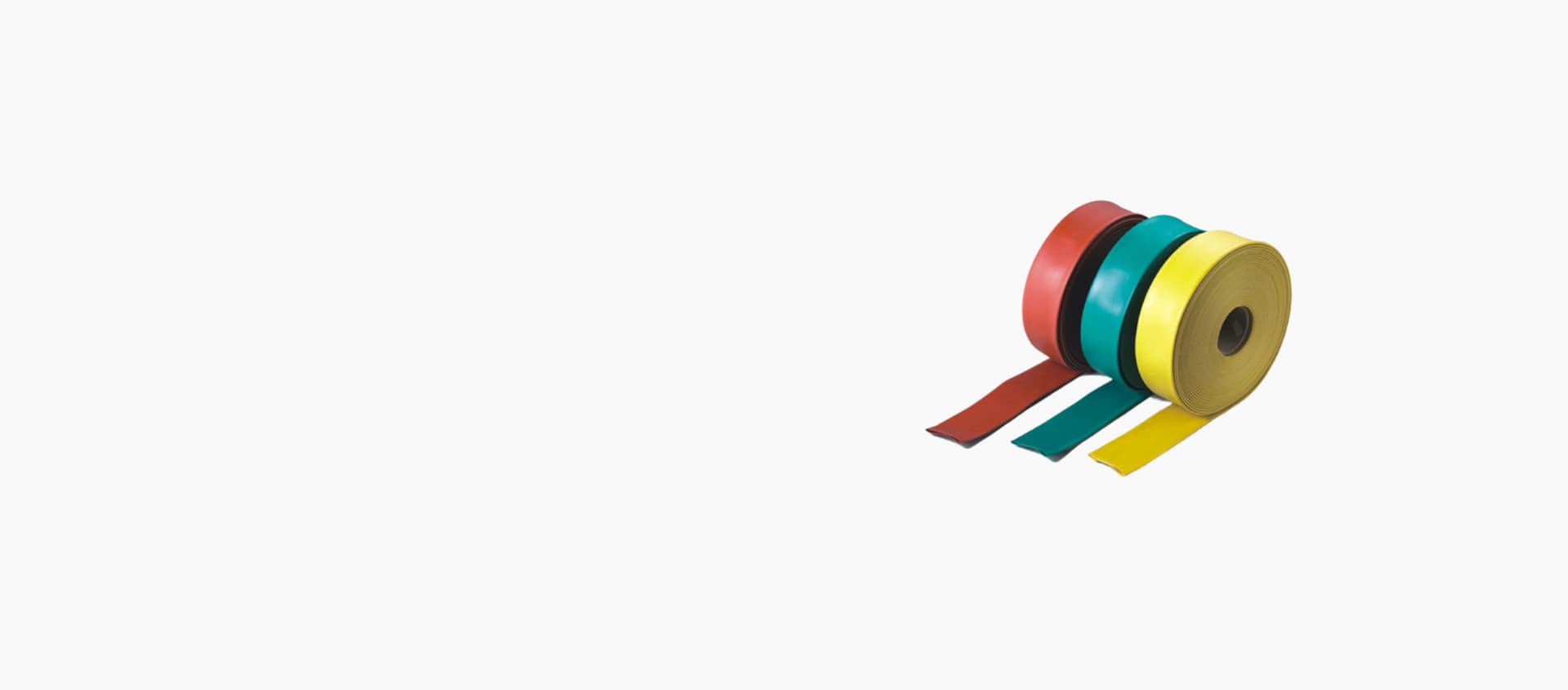

열수축튜브(수축튜브)는 열을 가하면 줄어들어 전선과 부품에 밀착되는 튜브입니다. 0.8~100mm 규격으로 케이블 보호, 절연 보강, 색상 식별과 부품 마감에 사용할 수 있습니다.
Product Detail
열수축튜브·수축튜브 규격 및 제품 정보
열수축튜브(수축튜브)는 열을 가하면 줄어들어 전선과 부품에 밀착되는 튜브입니다. 0.8~100mm 규격으로 케이블 보호, 절연 보강, 색상 식별과 부품 마감에 사용할 수 있습니다.
대표 규격
0.8mm ~ 100mm
상세자료

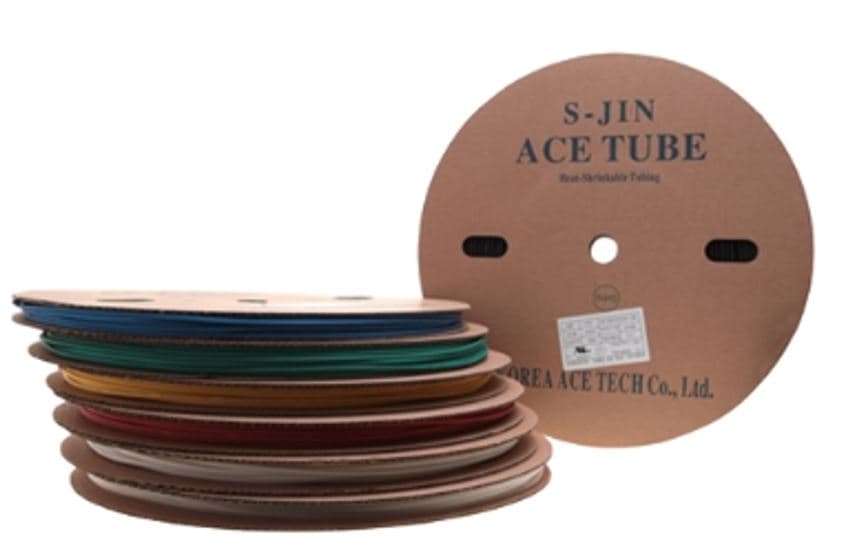

S-J1 열수축튜브 (HALOGEN FREE)
제품 특징
- 소재: 폴리올레핀 (Polyolefin)
- 환경 인증: 할로겐프리, SGS TESTING 인증
- 적용 분야: 각종 하네스 작업 (자동차, 전기, 전자, 통신, 반도체 등)
기능
- 전기 절연 기능
- 전선 접속부 및 접속단자의 보호
- 전선의 색상 구분 및 결속
- 수축 특성: 삽입된 물체를 완전히 밀착 보호
- 직경보다 약간 큰 규격의 튜브 사용
- 히트건 활용 시 열 수축을 통해 밀착
기술 사양
- 사용 온도: -55℃ ~ 125℃
- 수축 온도: 70℃ 시작 → 120℃ 완료
- 길이방향 수축률: ≤ 5±5%
- 규격: 직경 1Φ ~ 125Φ
S-J1 · Halogen Free
열수축튜브 제품 사양
기술 성능과 공급·수축 후 치수를 한눈에 확인할 수 있습니다.
사용 온도
-55℃ ~ 125℃

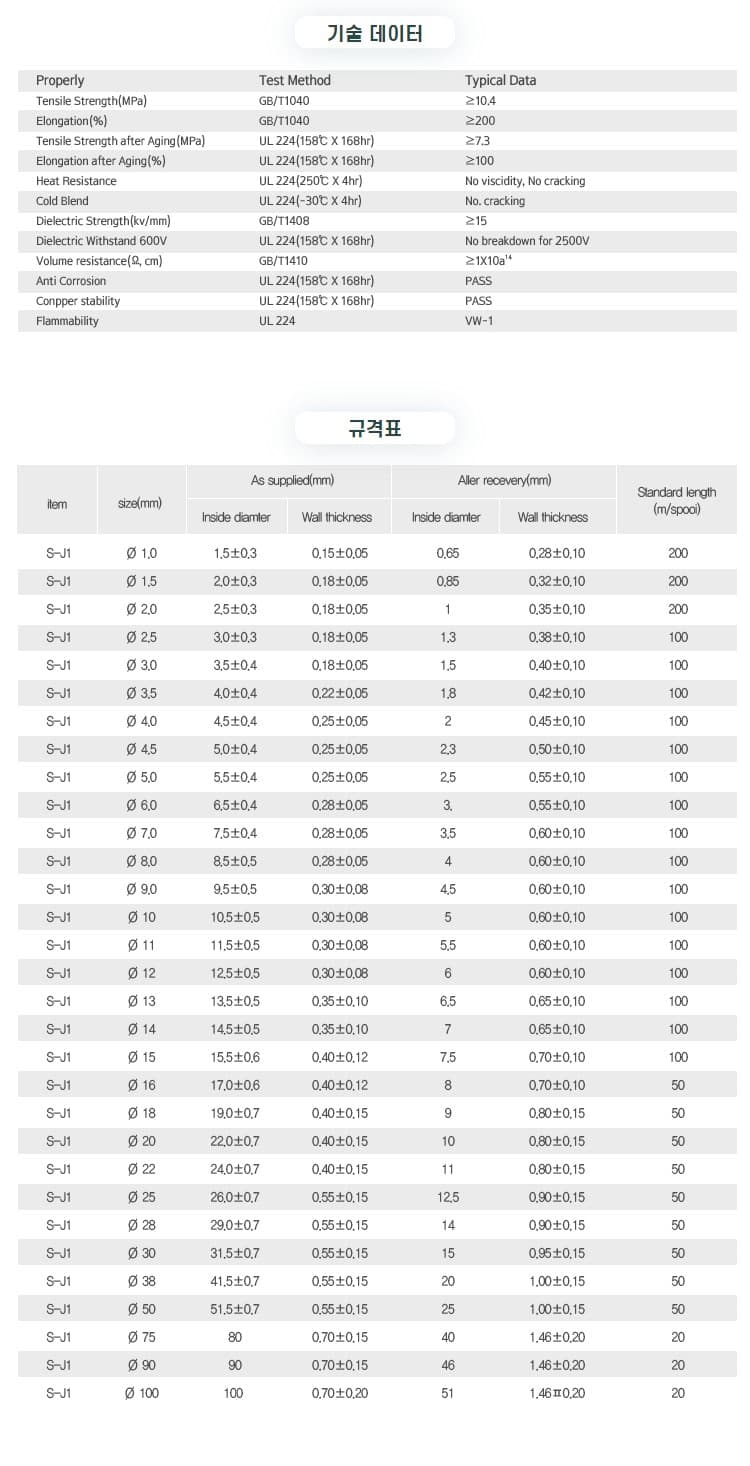

Technical Data
기술 데이터
시험 기준에 따른 S-J1 열수축튜브의 대표 성능입니다.
| 항목 | 시험 방법 | 대표값 |
|---|---|---|
| 인장강도Tensile Strength (MPa) | GB/T 1040 | ≥ 10.4 |
| 신장률Elongation (%) | GB/T 1040 | ≥ 200 |
| 노화 후 인장강도Tensile Strength after Aging (MPa) | UL 224 (158℃ × 168hr) | ≥ 7.3 |
| 노화 후 신장률Elongation after Aging (%) | UL 224 (158℃ × 168hr) | ≥ 100 |
| 내열성Heat Resistance | UL 224 (250℃ × 4hr) | 점착 및 균열 없음 |
| 저온 굽힘성Cold Bend | UL 224 (-30℃ × 4hr) | 균열 없음 |
| 절연 파괴 강도Dielectric Strength (kV/mm) | GB/T 1408 | ≥ 15 |
| 내전압 600VDielectric Withstand 600V | UL 224 (158℃ × 168hr) | 2,500V 절연 파괴 없음 |
| 체적 저항Volume Resistance (Ω·cm) | GB/T 1410 | ≥ 1 × 10¹⁴ |
| 부식 방지Anti Corrosion | UL 224 (158℃ × 168hr) | PASS |
| 구리 안정성Copper Stability | UL 224 (158℃ × 168hr) | PASS |
| 난연성Flammability | UL 224 | VW-1 |
Size Chart
규격표
공급 상태와 완전 수축 후의 내경·두께 및 표준 권취 길이입니다.
표를 좌우로 밀어 전체 규격을 확인해 주세요.
| 규격 (mm) | 공급 상태 (mm) | 완전 수축 후 (mm) | 표준 길이m / spool | ||
|---|---|---|---|---|---|
| 내경 | 두께 | 내경 (최대) | 두께 (최소) | ||
| Ø 1.0 | 1.5±0.3 | 0.15±0.05 | 0.65 | 0.28±0.10 | 200 |
| Ø 1.5 | 2.0±0.3 | 0.18±0.05 | 0.85 | 0.32±0.10 | 200 |
| Ø 2.0 | 2.5±0.3 | 0.18±0.05 | 1.0 | 0.35±0.10 | 200 |
| Ø 2.5 | 3.0±0.3 | 0.18±0.05 | 1.3 | 0.38±0.10 | 100 |
| Ø 3.0 | 3.5±0.4 | 0.18±0.05 | 1.5 | 0.40±0.10 | 100 |
| Ø 3.5 | 4.0±0.4 | 0.22±0.05 | 1.8 | 0.42±0.10 | 100 |
| Ø 4.0 | 4.5±0.4 | 0.25±0.05 | 2.0 | 0.45±0.10 | 100 |
| Ø 4.5 | 5.0±0.4 | 0.25±0.05 | 2.3 | 0.50±0.10 | 100 |
| Ø 5.0 | 5.5±0.4 | 0.25±0.05 | 2.5 | 0.55±0.10 | 100 |
| Ø 6.0 | 6.5±0.4 | 0.28±0.05 | 3.0 | 0.55±0.10 | 100 |
| Ø 7.0 | 7.5±0.4 | 0.28±0.05 | 3.5 | 0.60±0.10 | 100 |
| Ø 8.0 | 8.5±0.5 | 0.28±0.05 | 4.0 | 0.60±0.10 | 100 |
| Ø 9.0 | 9.5±0.5 | 0.30±0.08 | 4.5 | 0.60±0.10 | 100 |
| Ø 10 | 10.5±0.5 | 0.30±0.08 | 5.0 | 0.60±0.10 | 100 |
| Ø 11 | 11.5±0.5 | 0.30±0.08 | 5.5 | 0.60±0.10 | 100 |
| Ø 12 | 12.5±0.5 | 0.30±0.08 | 6.0 | 0.60±0.10 | 100 |
| Ø 13 | 13.5±0.5 | 0.35±0.10 | 6.5 | 0.65±0.10 | 100 |
| Ø 14 | 14.5±0.5 | 0.35±0.10 | 7.0 | 0.65±0.10 | 100 |
| Ø 15 | 15.5±0.6 | 0.40±0.12 | 7.5 | 0.70±0.10 | 100 |
| Ø 16 | 17.0±0.6 | 0.40±0.12 | 8.0 | 0.70±0.10 | 50 |
| Ø 18 | 19.0±0.7 | 0.40±0.15 | 9.0 | 0.80±0.15 | 50 |
| Ø 20 | 22.0±0.7 | 0.40±0.15 | 10 | 0.80±0.15 | 50 |
| Ø 22 | 24.0±0.7 | 0.40±0.15 | 11 | 0.80±0.15 | 50 |
| Ø 25 | 26.0±0.7 | 0.55±0.15 | 12.5 | 0.90±0.15 | 50 |
| Ø 28 | 29.0±0.7 | 0.55±0.15 | 14 | 0.90±0.15 | 50 |
| Ø 30 | 31.5±0.7 | 0.55±0.15 | 15 | 0.90±0.15 | 50 |
| Ø 38 | 41.5±0.7 | 0.55±0.15 | 20 | 1.00±0.15 | 50 |
| Ø 50 | 51.5±0.7 | 0.55±0.15 | 25 | 1.00±0.15 | 50 |
| Ø 75 | 80 | 0.70±0.15 | 40 | 1.46±0.20 | 20 |
| Ø 90 | 90 | 0.70±0.15 | 46 | 1.46±0.20 | 20 |
| Ø 100 | 100 | 0.70±0.20 | 51 | 1.46±0.20 | 20 |
모델명: S-J1 · 소재: Polyolefin · 수축비율: 약 2:1
주문 전 실제 재고 규격을 확인해 주세요.
주요 활용
전기 배선 절연
케이블 보호
전자부품 마감
색상 식별
제품 특징
다양한 규격
우수한 절연성
깔끔한 마감
현장 적용성
열수축튜브·수축튜브 자주 묻는 질문
열수축튜브는 어떤 작업에 가장 많이 사용하나요?
전기 배선 절연, 케이블 피복 보강, 단선 예방, 색상 식별, 부품 마감 작업에 자주 사용합니다.
필요 규격을 모를 때도 문의할 수 있나요?
사용할 전선 외경, 작업 환경, 필요 길이만 알려주시면 적합한 규격 안내가 가능합니다.
열수축튜브와 수축튜브는 다른 제품인가요?
일반적인 검색과 현장에서는 같은 의미로 사용합니다. 열을 가해 수축하는 튜브를 뜻하며, 용도에 맞춰 내경, 수축률, 재질과 사용 온도를 확인해 규격을 선택해야 합니다.
